Ich hab meine 70er Sammlung nun fast komplett: Prima 5S Sicherheitsmofa

[carinona]

bremslichtstrom und die lila ladespule zum laden der ulo verwenden

gelb separat lassen für licht

led in die blinker machen
zb
https://www.ebay.de/itm/354974849783?_s ... R_S4ycfqZQ
https://www.ebay.de/itm/365191674945?_s ... R_yR4MLqZQ
https://www.ebay.de/sch/i.html?_nkw=ba1 ... =0&_sop=15

oder höchstens 10W


auf dem schaltplan
https://www.mofapower.de/attachment.php ... 24&thumb=1
gelb an die ulo box .. gibt heutzutage wenig sinn...denn du musst immer mit licht fahren..
früher konnttest es ausmachen tagsüber und die ulo laden

[LXF]

Ja, genau so hatte ich das geplant.

[LXF]

Das geht gar nicht. Klemmt alles und sieht nicht schön aus.

Ab ins Zitronensäurebad, 10 min bei 100 Grad und...

...dann zum Galvaniseur des Vertrauens, der freut sich immer wenn die Teile so ankommen und macht nen guten Preis. Wartezeit: 5 Tage.

[LXF]

auf dem schaltplan
https://www.mofapower.de/attachment.php ... 24&thumb=1
gelb an die ulo box .. gibt heutzutage wenig sinn...denn du musst immer mit licht fahren..
früher konnttest es ausmachen tagsüber und die ulo laden

Hast du das Bild nochmal in Groß?
Danke

[carinona]

evtl so
https://www.mofapower.de/attachment.php ... 1690461924
der plan der prima 6 ist ca die gleiche zeit wie die prima S ...soweit ich mich erinnere

ist jedenfalls die gleiche zündung und damit auch der gültige plan

bei ulo mit nur einem anschluss sollte man an klemme 1 nur 6v 30w max anschließen... also nicht alle 4 spulen
19+10+5+ca 5 = 39

hier steht bei den neuen https://www.ebay.de/itm/177096256152?ch ... gJDcPD_BwE
bis 35w

https://herculesig.de/ULO_d.html

ohne dioden geht das an den neuen Ulo eh nicht...
zb https://herculesig.de/ULO/Ladestromkreis%20KKR%2050.jpg
*
oder du musst die 35w spule kaufen wie schon erwähnt
und dann 2 spulen rauswerfen
https://www.ebay.de/itm/252388529664?_s ... R4alzq7rZQ

mit led würde auch eine der kleinen ladespulen reichen

[Nordmann]

Moin zusammen,

anbei Foto ex carinona - Schaltplan Prima 6 - einigermaßen gerade geplättet
plus 2 weitere Schaltpläne

Vielleicht hilft es etwas.

Sonnige Grüße
Matthias

[LXF]

Super,
Das hilft sicher.

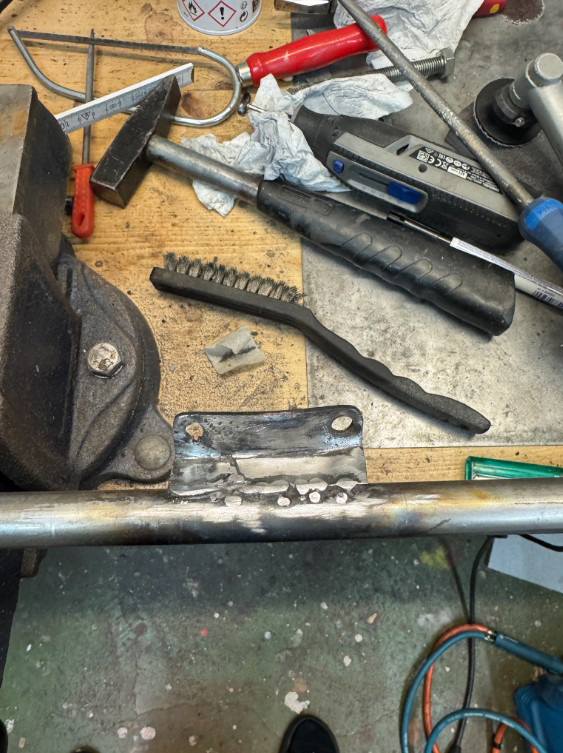

Hab eben mal den hinteren Halter restauriert. War ein bisserl Arbeit, hat aber Laune gemacht.

Der war komplett abgerissen und ein Viertel war weggebrochen, war ein ziemliches Gefuddel.
Aber ging, und dann einfach an ein 14er Rohr geschweisst.

[LXF]

DAs sieht doch ganz gut aus. Ich frag mich nur, wo die Kabel denn im Original verlegt waren, die müssen irgendwie in die schwarze Verblendung.
Ich scheue mich da ein Loch reinzubohren.

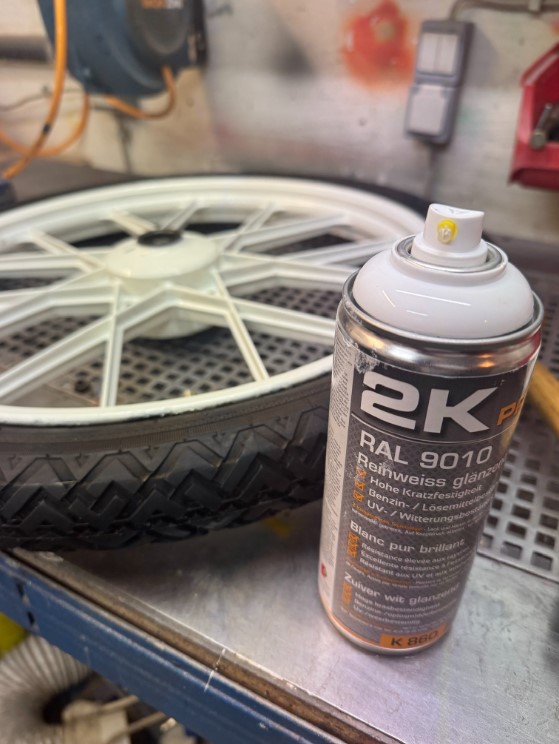

Und weil ich grad die Räder draussen hatte, weil die Bremsanker beim Verzinken sind hab ich die mal gesäubert, fehlerhafe und ausgeblühte Stellen beigeschliffen und lackiert.

Die Farbe kann ich nur empfehlen, deckt prima, trocknet schnell und härtet super aus.

[carinona]

ja eigentlich sollte ja das rohr hohl sein mit loch für die kabel und am anderen end hohlschraube für die blinker,

man könnte ja noch ein loch bohren ...
kann aber auch sein das die sich das gespart haben und die kabel in iso hülle darum herum geführt haben
