Hercules M4 Renovierung

[Zahnriemenfahrer]

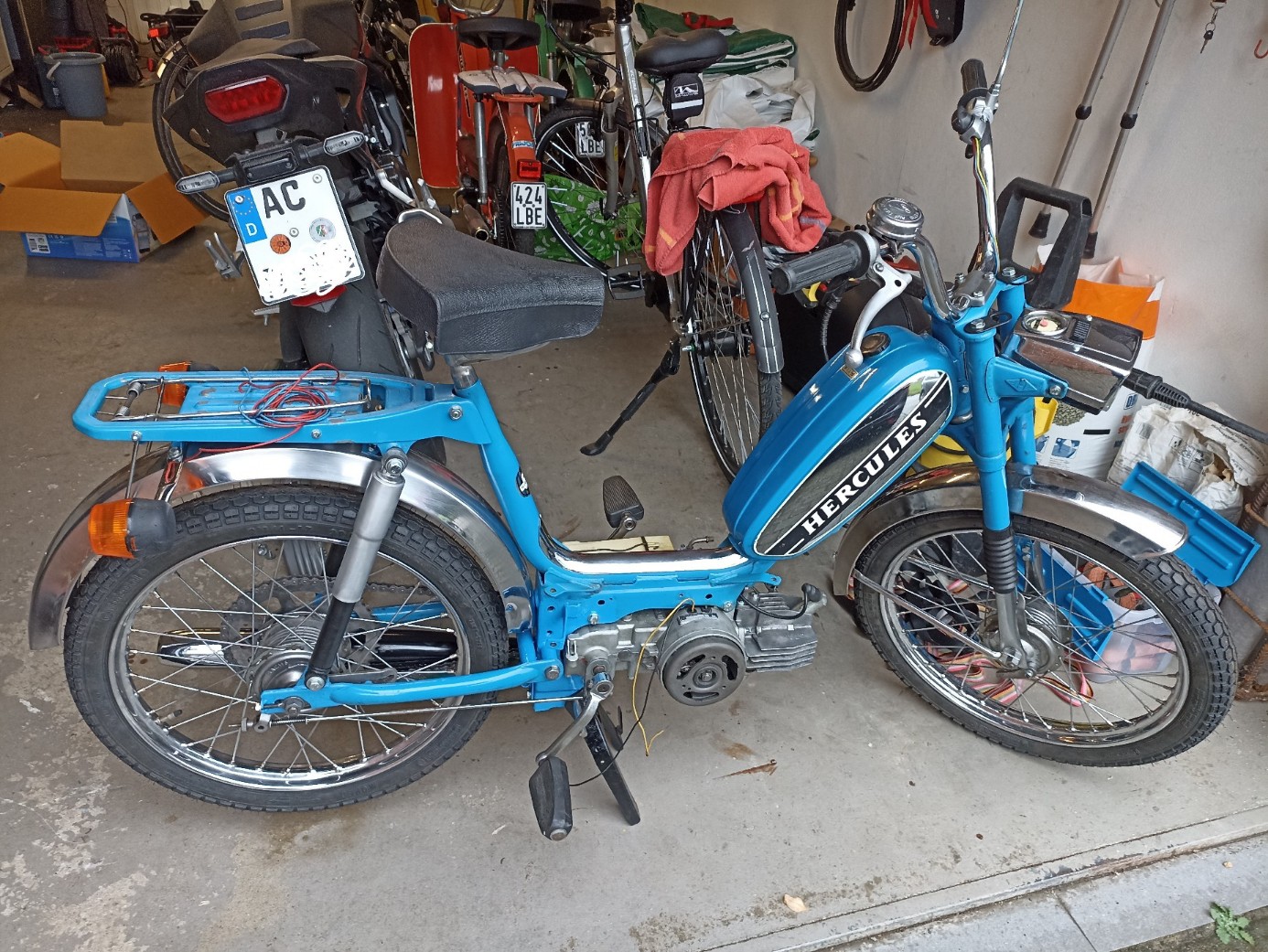

Heute mal ein Bild von der anderen Seite

[carinona]

die ulo blinkanlgae war mal teuer, ca 200 DM, deshalb haben die meisten hecules keine.
aber ich finde es nachwie vor ohne besser
ansonsten sieht das teil prima aus

[Zahnriemenfahrer]

die ulo blinkanlgae war mal teuer, ca 200 DM

Wenn man nur noch einen Arm hat wurde das halt investiert.

Ich versuche die in Gang zu bringen, aber nicht um jeden Preis. Wenn's klappt gut, wenn nicht auch egal, kommt's wieder runter

[faulfuss]

Ich habe ja auch so ein Faible für Zubehör welches früher selten verbaut wurde...

Von daher...auch wenn mir die Blinker tatsächlich nicht sonderlich gefallen ist es doch zeitgemäßes Zubehör. Mach also wie Du magst

[Zahnriemenfahrer]

Ich habe ja auch so ein Faible für Zubehör welches früher selten verbaut wurde...

Ich auch. Ob ich das Beinschild dran mache weiss ich noch nicht. Hab ja aktuell eins an der M2.
Bei der M4 gefallen mir die verchromten Tank Seitenflächen so gut. Und die verdeckt das Beinschild. Außerdem kollidieren die Blinker immer mit den Beinschutz.
Bei der Prima S "Sicherheitsmofa" war das mit den Blinkern anders gelöst. Da war das Rohr wo die dran waren am Rahmen mit befestigt

[carinona]

wenn du die nicht verkaufen willst... würd ichs ablassen...ansonsten komplett machen

sagte ja die blinker kamen nachtträglich dran...sachs hat keine bilnker verbaut ohne ladespule...weils sinnlos ist wenn ma keinen strom hat..
evtl hatte derjenige noch ein ulo ladeanschlusskabel.. es gab da ladegerät dafür...dann blinkt das zeug für ca 15min wenn akku voll ist , allerdings konnte man ja damals auch ohne licht fahren, dann reicht die normale lichtspule zum laden wenn man wenig blinkt.
man kann über ne diode auch das abstellkabel noch zum laden dazu nehmen...nennt sich dann großsprecherich ulo gleichrichter, plastikasten mit 2 oder 3 dioden drin, damit man an einen ulo anschluss 2-3 ladekabel dranhängen kann.
Beim abstellkabel muss es über diode ,da sonst meist zündung nicht mehr geht, man nimmt dann zum laden nur die halbwelle

[Zahnriemenfahrer]

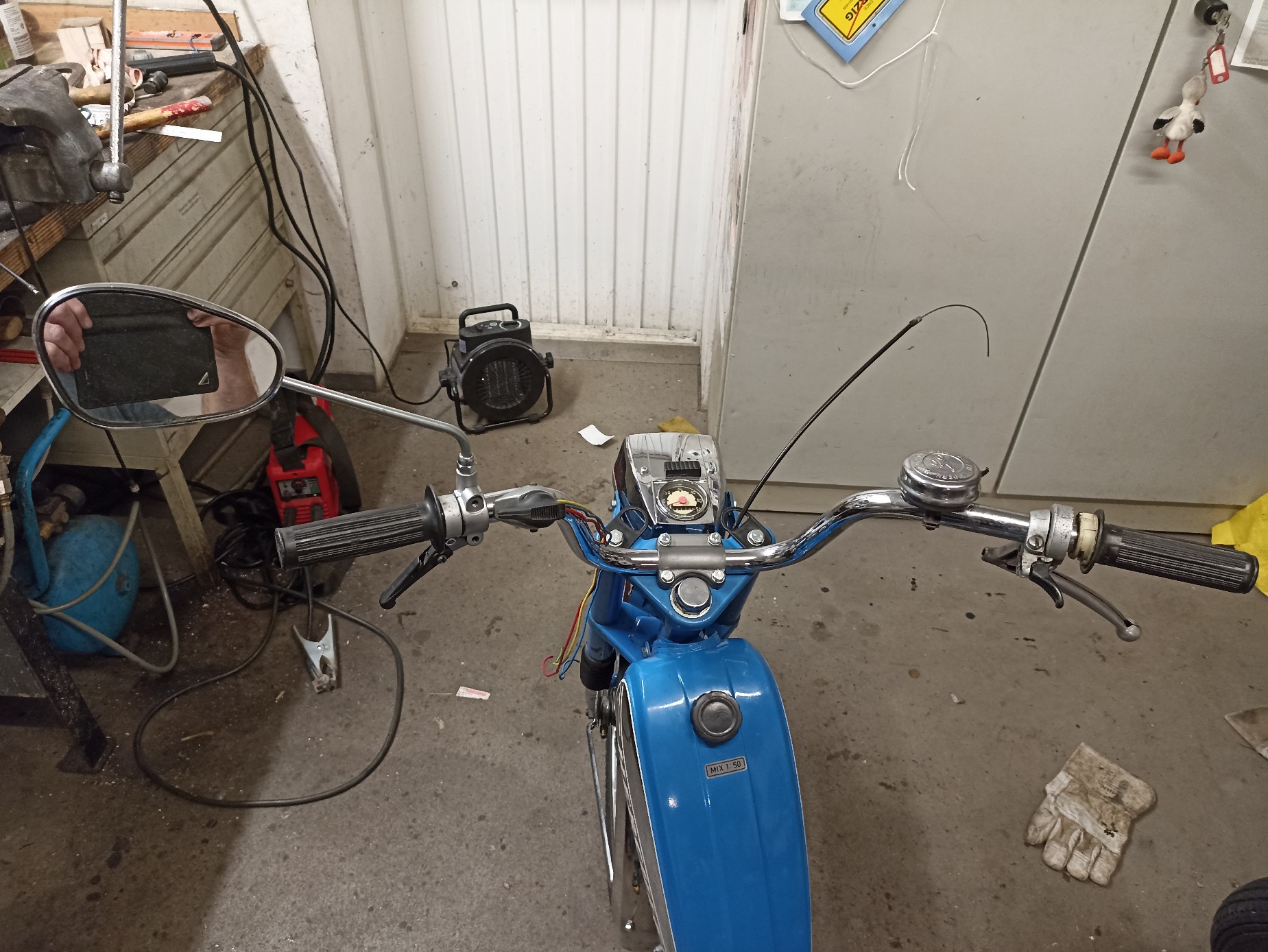

Gestern Abend ein bisschen "Speichen Recycling" gemacht und die Metallösen wo an der Gabel Tachowelle und Bremszug geführt sind nachgebogen.
Dann Spiegel und Züge alle montiert.
Im Moment lehnt es am Schrank weil ich den Ständer Bolzen noch passend machen muss.

Eben mal Straße hoch und runter gefahren

[Zahnriemenfahrer]

Ich habe ja auch so ein Faible für Zubehör welches früher selten verbaut wurde...

Außerdem schmückt das Gruppenbild für die allgemeine Pri(M)a Kategorie auch ein Mofa mit Blinker:

viewforum.php?f=52

[carinona]

die ulo box hat normal ein lastunabhängiges relais
also einfach mal LED in den blinker testen...dafür hast genug strom, dann bleibt auch noch licht übrig.
zb https://www.ebay.de/itm/354974849779?ha ... R9Tnh86EYw
https://www.ebay.de/itm/354974849779?ha ... R9Tnh86EYw

ob die ulo box abstellt kannst ja leicht testen... wenn mühle aus ist bzw nichts an ulo 1 und 2 angeschlossen ist, darf kein blinkstrom an 49A kommen...
andernfalls muss man damit leben oder versteckten schalter oder relais irgendwo unter die verkleidung etc einbauen

deine blinker sind noch die alte version wie bei der prima 6
https://www.technik-ostfriese.com/techn ... 1980/7.php

-> ulo box https://sfbca5b68310b1c1e.jimcontent.co ... Cstung.pdf
+


das heißt abstellkabel an klemme 2

[Zahnriemenfahrer]

....das heißt abstellkabel an klemme 2

Die Anleitung hab ich mir auch schon mal gezogen. Es war bei mir das Abstellkabel nicht geklemmt. Muss ja so mal funkioniert haben vor vielen Jahren.
Die LED hab ich mir auch schon vor längerem bestellt.
Müssten bald kommen.
Bis auf Kabel ist Mofa fertig.

[carinona]

mit led funktionierts...da reicht vermutlich selbst der strom vom abstellkabel...das bringt ca 3-5w
ansonsten wird logo jedes watt vom lichtstrom abgezogen..und wenn die akkus laden müssen ist licht nicht mehr sonderlich

sollte es nicht richtg blinken dann irgendwo unten ne ca 5w 6v birne in reihe mit dranhängen ..an 49a

6v ladegerät
https://waage-shop.com/Netzteil-AC-DC-A ... 6-V-300-mA
wenn dir noch nen abzweig dran machst an klemme 1 oder 2, kannst die box ab und zu im fahrzeug laden

[Zahnriemenfahrer]

Gestern noch Haken an der Ständerfeder abgebrochen (hab jetzt provisorisch ne andere aus meiner Federnschublade eingehängt) und der Kettengleiter fehlt noch, der ist zerbröselt.

[Zahnriemenfahrer]

... der Kettengleiter fehlt noch, der ist zerbröselt.

[Zahnriemenfahrer]

Ich könnte die Blinker auch an meine DKW machen, da wäre die Spannungsversorgung gesichert

(.... blöde Idee )

[Zahnriemenfahrer]

So, heute den 3-Adrigen grauen Hauptkabelbaum montiert. Licht geht. Alles prima.
Dann noch an der ULO Box rumprobiert. Den Akku vernünftig aussen angelötet Plus und Minus halt. Mofa angemacht. Licht leuchtet immer noch prima. Akku war aber auch voll.
Kabel vom Blinker an den "Blinkkontakt" der ULO Box gehalten. Blinker blinkt 2x dann Dauerleuchten. Jetzt weiss ich nicht ob ich nicht richtig Kontakt hatte und quasi nur 2x den Stromfluss unterbrochen hab und deshalb gedacht hab es blinkt. Oder halt das Relais "klebt".
Egal. Schon mal ein erster Schritt. Was funktioniert ist das der Blinker abgeschaltet wird wenn der Motor aus geht. Heißt diese Schutzschaltung funktioniert.

Würde mal gerne sehen, wie irre hell die Blinker so blinken

Die 21W im Vergleich zum 2W Rücklicht sind gigantisch

[carinona]

oder watt glühbirne passt nicht

oder https://81679.forumromanum.com/member/f ... user_81679

[Zahnriemenfahrer]

oder watt glühbirne passt nicht

Das Blinkrelais soll ja lastunabhängig sein.

Die verwendeten Komponenten sind exakt die Birnen 6V21W die ich vorgefunden habe. Das muss irgendwann mal so funktioniert haben. Das einzige was bis jetzt neu ist sind die Zellen (hatte ein Kumpel aus dem Modellbau die er nicht mehr bräuchte).

Ich gucke mal. Das Relais muss ja gut 3,5A (wenn beide Lampen dran sind 7A schalten. Vielleicht ist es beim ersten Kontakt "kleben" geblieben durch Oxidation oder sowas. Ich werde berichten.
Aber hell können sie auf jeden Fall gut...

[carinona]

nach 5 min hat org akku noch 40% , org waren es 1000mah akkus
,
(volt * ah / watt) x 60
(6V x 0.6Ah / 42W) x 60 = 5 Min.

die ladezeit eines 6v 1000mah akkus beträgt bei 1,5A
ca 42 Minuten

das war schon ne konstruktion

[Zahnriemenfahrer]

...das war schon ne konstruktion

In dem Prospekt wird das alles hoch gelobt.

Naja, wann blinkt man mal 5 min.

In der Rechnung ist der Faktor 50% (Blinker an/Blinker aus) nicht berücksichtigt, oder?

Die Probezellen sind stärker 1300mAh

[carinona]

nee solche feinheiten wie an und aus sind da nicht berücksichtigt .. die ulo schafft es auch noch in zeitlupe zu blinken...bevor nix mehr geht

das hauptproblem bei der ulo war immer die lade spulen, zu hoher Akkuverbrauch durch 42w birnen und zu schwache nachladung, led gabs damals ja nicht, selbst 6v 10w halogen zb wären da besser gewesen, bzw alternierende blinker.
die 21w musste ja sein für sommer sonne etc..sonst sieht man ja nix blinken

ladespulen konnte man nie genug haben, und die magnetfelder stören sich dann auch noch gegenseitig.
die prima 6 hatte 4., das volle programm.....lichtspule , ladespule, bremslichtspule, zündspule
3 spulen über diodengleichrichter an ulo 1 und die bremslichtspule an ulo 2

der einzige sinn des diodengleichrichters war es den kurzschluss der 3 spulen zu verhindern, damit man sie an eine ulo klemme anschließen kann.
die kamen eh nur bei höherer drehzahl auf 6 volt, was bei der prima dann vollgas heißt, ohne licht wars dann aber das laden schon besser, aber auch evtl das überladen
