Probleme mit Kupplungsdeckel bzw. Kupplung

[Andy]

Mein Sohn und ich haben uns, trotz unserer Unerfahrenheit in diesem Gebiet, gestern im Motor abdichten versucht. Wir hatten noch eine "inkontinenten" 2 Gang Motor und einen kompletten Dichtsatz herum liegen und einen etwas langweiligen Nachmittag.

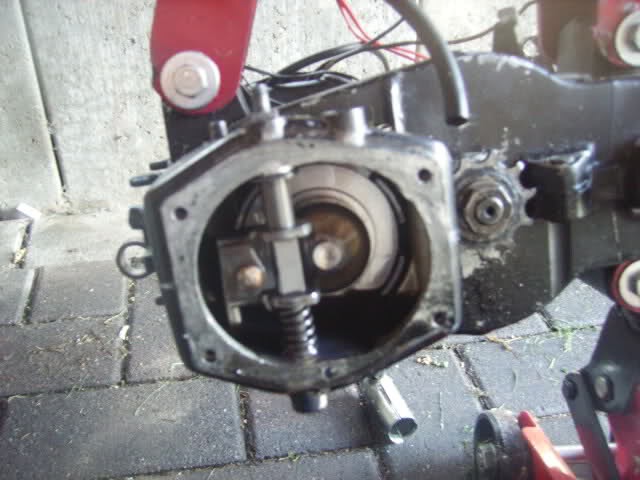

Nun zu unserem Problem: Nachdem wir den Motor wieder zusammen hatte und den Deckel von der Kupplung wieder drauf machen wollten, ist uns aufgefallen , das es nicht wirklich geht. Das Teil über der runden Glocke auf der Kupplung ist total schräg drauf und somit macht es das verschließen des Deckels unmöglich.
Vielleicht kann uns dabei jemand weiter helfen. Danke schonmal im Vorraus!

[Michael W.]

Hi Andy,

fällt mir spontan nichts zu ein, außer dass da wohl (Überraschung!) was nicht korrekt zusammengebaut ist.
Sorry, kann ich nicht helfen. Ich nehme an ihr zwei habt beim Zusammenbau die Reihenfolge beachtet?

Muss wohl noch mal auseinander....


Micha

[Michael W.]

Und auch hier den Zusammenbau ab Seite 42 nochmal nachvollziehen.
Lässt sich der Kupplungshebel denn drehen damit er an der Glocke anliegt? Also wenn der Zug am aussenliegenden Kupplungshebel angebracht ist?

Grüße,

Micha

[Andy]

Die Kupplung selbst hatten wir nicht mal auseinander. Wir haben "nur" alle (bis auf den einen auf der Kupplungsseite) Simmeringe und sonstige Dichtungen ersetzt. Umso mehr verwundert es uns jetzt vor diesem Problem zu stehen!

Gruß Andy...

[Michael W.]

Kannste denn den Hebel drehen?
Muss ja der Zug dran,sonst drückt die Feder den inneren Hebel immer raus... Weißte wie ich meine?

[DerOldenburger]

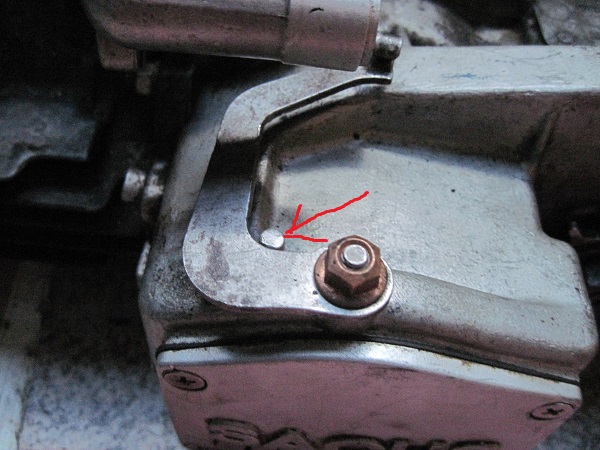

Da fehlt doch ein Teil. Erstmal müsst ihr die untere Feder wieder lösen, bei euch zu sehen auf Bild.2.

Und dann müsst ihr erstmal den Kupplungsarm oben wieder drauf setzen, und danach erst die Feder wieder auf spannung setzen.

Diesen Kupplungarm meinte ich.

[Michael W.]

Jau,

DerAlte hats!
Hab selbst noch nicht so da dran rumgeschraubt, aber Erwin zerlegt ja nich nur Tiere sondern auch Motoren wie als gäb´s kein Morgen...


Micha

[DerAlte]

DerAlte hats!

Micha

Wieso ich??? Lass mich da raus, ich hab von sowas keine Ahnung.

[DerOldenburger]

DerAlte hats!

Micha

Wieso ich??? Lass mich da raus, ich hab von sowas keine Ahnung.

Ja genau, wieso denn DerAlte??? Die Antwort kam doch von mir. Erwin DerOldenburger.

[Michael W.]

Ja genau, wieso denn DerAlte??? Die Antwort kam doch von mir. Erwin DerOldenburger.

Oouuuhh, sorry, hab euch verwechselt....

Ich werd halt ALT!

[DerOldenburger]

Ja genau, wieso denn DerAlte??? Die Antwort kam doch von mir. Erwin DerOldenburger.

Oouuuhh, sorry, hab euch verwechselt....

Ich werd halt ALT!

[Andy]

Da fehlt doch ein Teil. Erstmal müsst ihr die untere Feder wieder lösen, bei euch zu sehen auf Bild.2.
Und dann müsst ihr erstmal den Kupplungsarm oben wieder drauf setzen, und danach erst die Feder wieder auf spannung setzen.

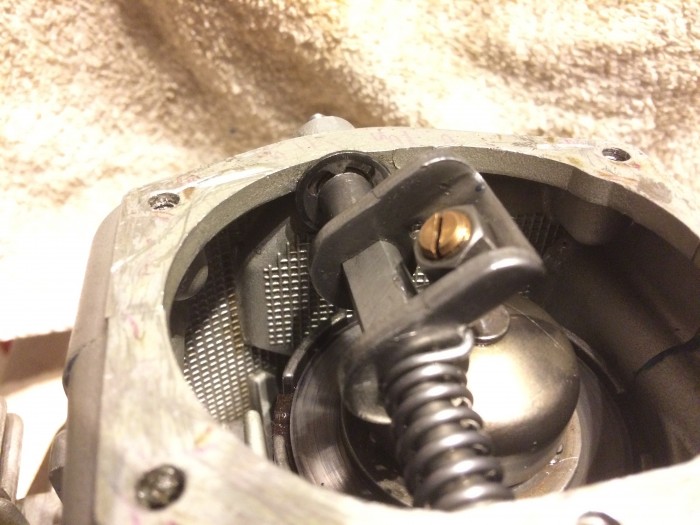

Erstmal vielen Dank für die entgegengebrachte Hilfe. Wir haben das gerade versucht aber ohne jeglichen Erfolg. Sowie wir die Feder einhängen drückt sich der innere Teil wieder so weit heraus das der Deckel nicht mehr drauf passt. Uns ist dabei aber auch aufgefallen, das selbst bei ausgehängter Feder, sich der montierte Bolzen nicht um 180Grad drehen lässt und nach wenigen Millimetern an der Glocke anstößt.

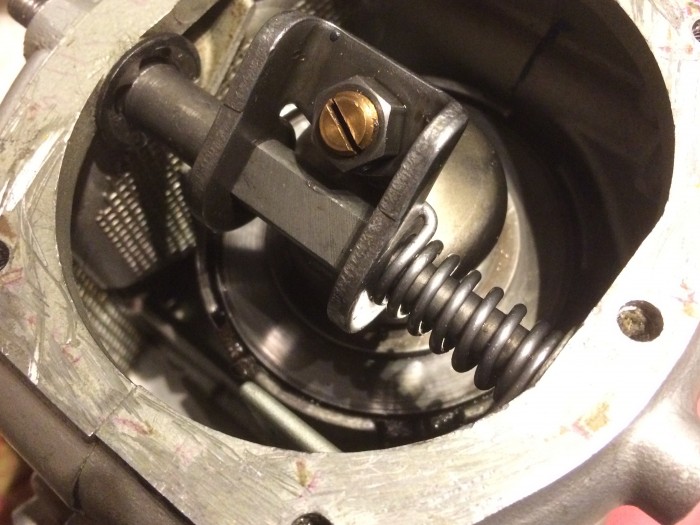

Das Bild habe ich in einem anderen Forum gefunden, so ist es bei uns NICHT ansatzweise möglich!

[Michael W.]

Hallo ihr zwo,

...Sowie wir die Feder einhängen drückt sich der innere Teil wieder so weit heraus das der Deckel nicht mehr drauf passt. Uns ist dabei aber auch aufgefallen, das selbst bei ausgehängter Feder, sich der montierte Bolzen nicht um 180Grad drehen lässt und nach wenigen Millimetern an der Glocke anstößt.

Dass der innere Hebel rausklappt soll durch den Stift in der Ecke von Erwins Foto verhindert werden,auf den der rote Pfeil zeigt.
So verstehe ich das jedenfalls.
Also den Stift einsetzen,hebelleicht an Glocke, aüßeren Hebel montieren wie auf Foto,dann Feder einhängen.

Glaub ich jedenfalls. Vielleicht sagt Erwin gleich noch was dazu. Oder DerAlte...

Micha

[Michael W.]

........

[Michael W.]

http://www.technik-ostfriese.com/techni ... ima/36.php
http://www.technik-ostfriese.com/techni ... ima/42.php

Geht das so nicht? Erst Bild 43 dnn Bild 52?

Ihr schafft das!

[Camaro2000]

Hi Andy,
ohne Anschlag oben geht nichts! Noch mal an Erwins Lösung halten. Feder raus, Bolzen nach links drehen so dass die Stellschraube nach hinten bzw. Innen steht. Feder setzen und Bolzen nach rechts drehen und damit spannen. Die Stellschraube sitzt jetzt also auf der Glocke. Spannung fest halten und gleichzeitig oben den Hebel drauf schrauben. In Deinem Fall fehlt ja der Anschlag.
Gruß
Dieter

[DerOldenburger]

Dass der innere Hebel rausklappt soll durch den Stift in der Ecke von Erwins Foto verhindert werden, So verstehe ich das jedenfalls.

Micha

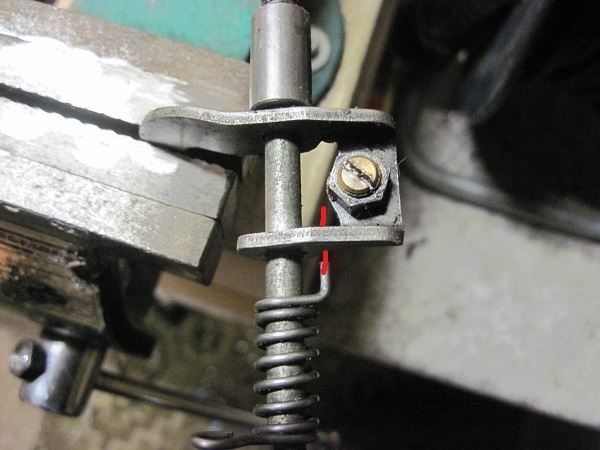

Ja, so ist das richtig. Ist der kleine Stift (Sehen roten Kreis) bei euch abgebrochen, ist es kein Wunder das der Arm (Blauer Pfeil) sich um 180 Grad dreht.

[DerOldenburger]

Melde mich gleich noch mal, hab mal neue Fotos gemacht.

[DerOldenburger]

So bin wieder da, musste erstmal die Bilder bearbeiten.

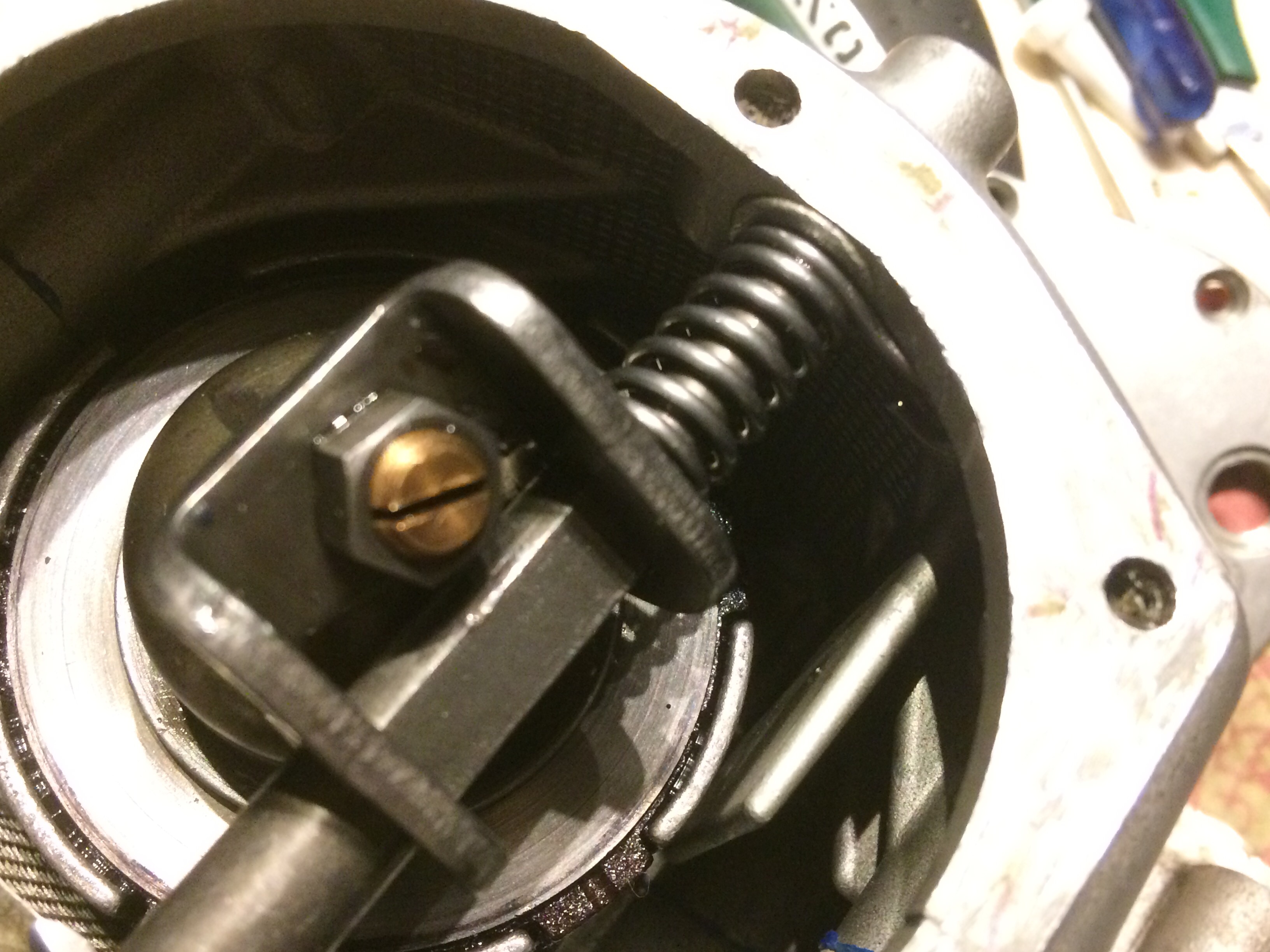

Hab ihr die Feder richtig eingebaut.??? Die Feder muss hinter den Arm sein.

[DerOldenburger]

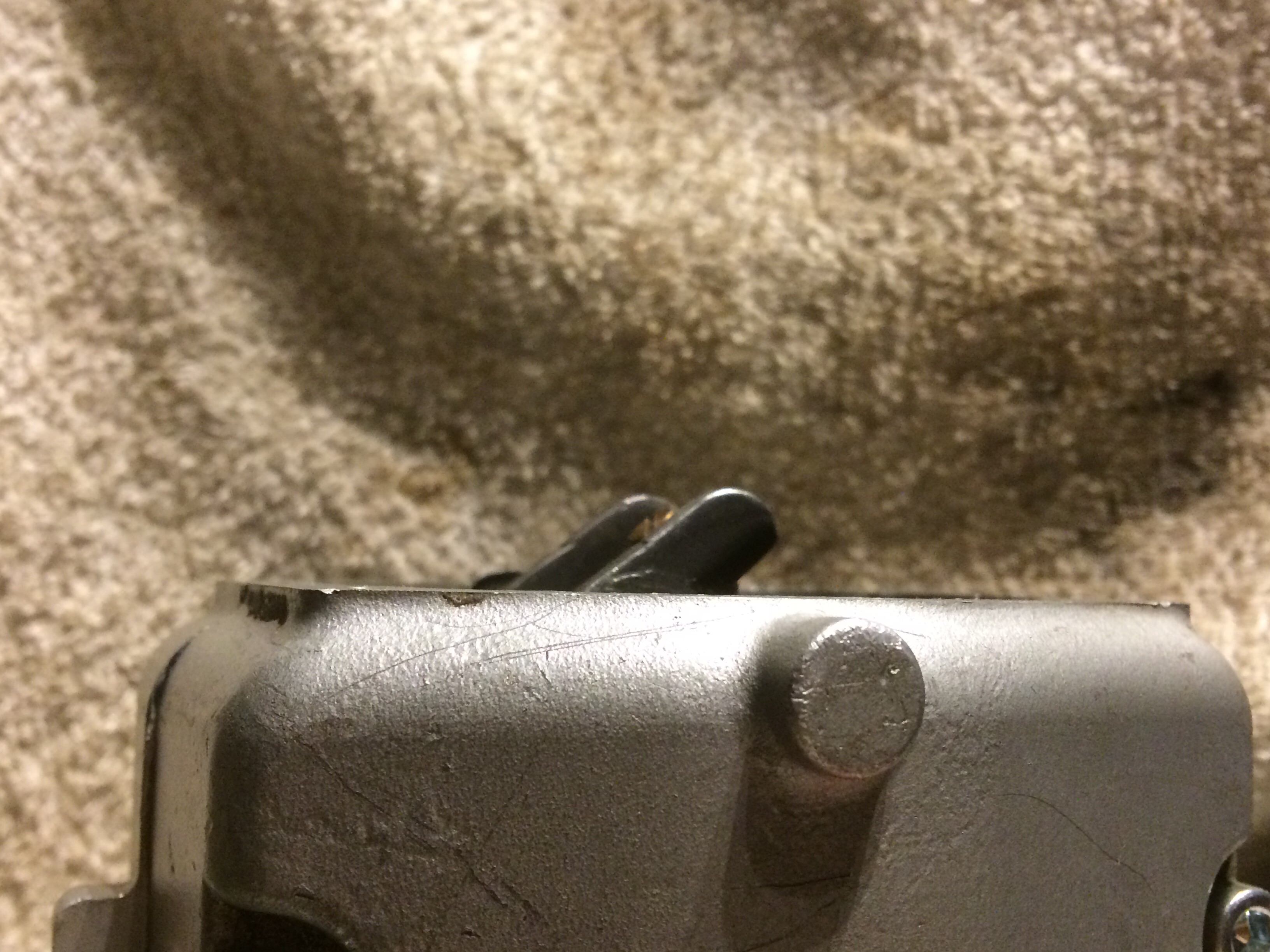

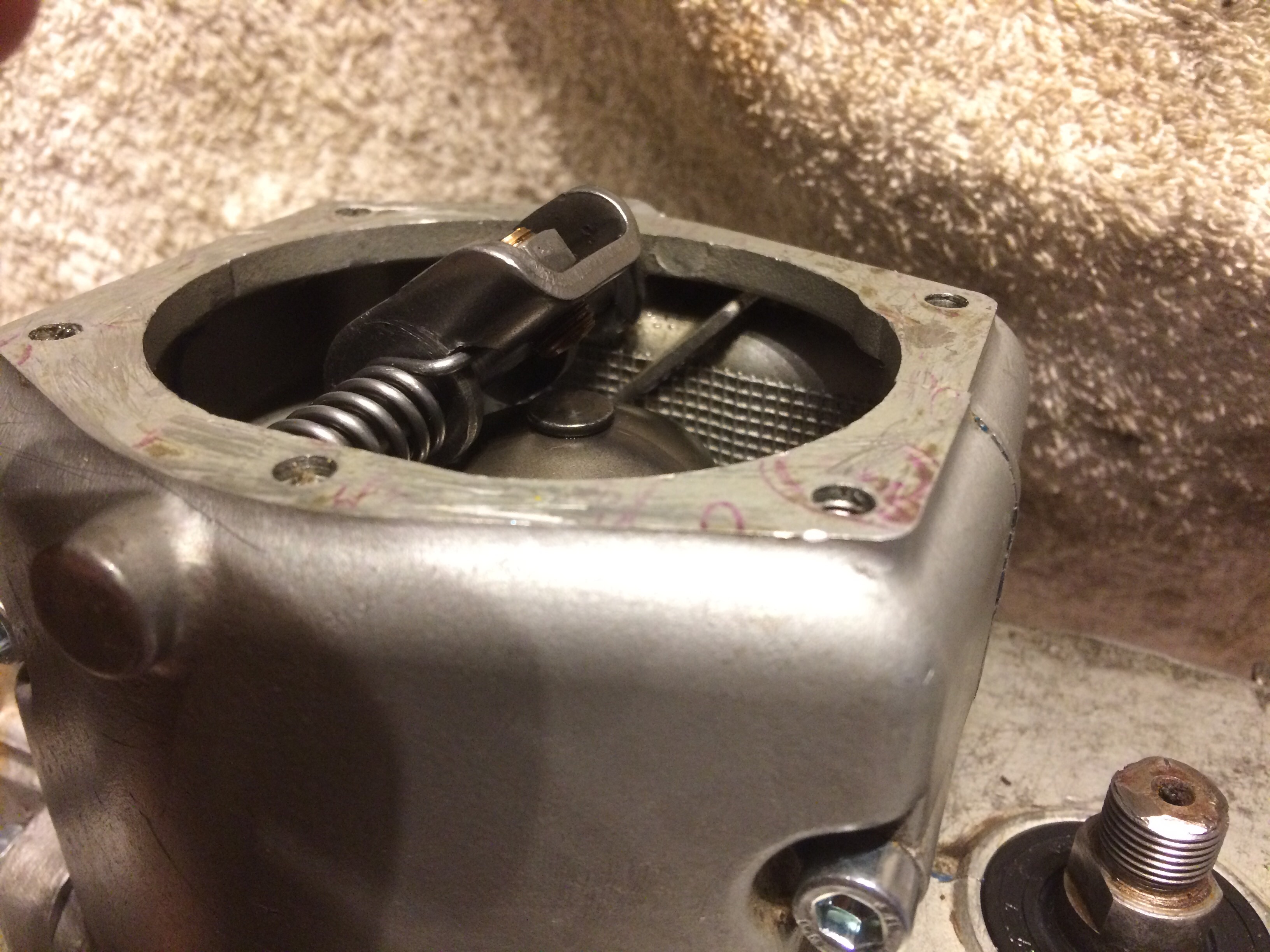

Denn sieht das so aus.
