Restauration M2

[LXF]

Aufkleber sind da.
Ein Riesendankeschön. Ich werde mich revanchieren.
Die kommen als Allerletztes drauf, sozusagen als krönender Abschluss .

Ich bin eigentlich fertig bis auf zwei Sachen:
Muß mir noch nen Dichteing für den Benzinhahn machen
Die Feder vom Ständer macht mir Kopfzerbrechen
Könnte mir mal einer ein Bild machen wie das obere kleine Blech aussieht, oder besser von der ganzen Konstruktion.
Das Blech war nicht dabei und auch nur so ne komische lange Feder.
Das geht so nicht, das hakelt an der Motorbefestigungsschraube.

Und dann kann’s endlich mal aufhören zu regnen.

[Zahnriemenfahrer]

Hallo,

zu spät gesagt, die Dichtringe zwischen Hahn und Rahmentank hab ich noch hier, ich habe PE Unterlegscheiben (benzinfest) im Duchmesser Ø10/6 hier nach DIN 125.

Die passen da wohl rein. Gab es bei uns im Baumarkt ("wo die Schraube wohnt") für 1,50 für 10 Stück.


Die Feder auf dem Foto stammt aus meinem Fundus und war extrem stramm. Ist dann durch eine andere ersetzt worden. Moped Händler haben die z.b.
https://www.ebay.de/itm/Hercules-Prima- ... SwoSxeXkD5

Das Bild mit der Feder:

mfg,

Dieter

[LXF]

Hmmm.
Ich hab doch den ganz alten Ständer dran.

[Zahnriemenfahrer]

Hmmm.
Ich hab doch den ganz alten Ständer dran.

Stimmt. Hast ja von mir bekommen... Dachte nicht das das da anders ist

https://www.ebay-kleinanzeigen.de/s-anz ... -305-16664

Sieht auf den Bildern aber so aus als würde das auch da eingehängt. Ansonsten würde ich mir unten auch ein Öhrchen dran schrauben. Damit die Feder etwas weiter weg kommt.

Da ist aber auch nichts zu sehen:
https://www.technik-ostfriese.com/techn ... 505pfw.php

[LXF]

Ja, ich hab’s genauso gemacht wie abgebildet.

Ich könnte noch die Schraube umdrehen, aber so war’s ja gezeichnet,
Vielleicht auch ne Schraube in den Ständer als Abstandshalter!?

[Zahnriemenfahrer]

Vielleicht auch ne Schraube in den Ständer als Abstandshalter!?

Ich würde wahrscheinlich nen kleinen Blechwinkel machen und ihn mit ner Schraube (ggf. drehbar) befestigen. Aber deine Idee mit der Schraube zum einhängen ist auch nicht schlecht.

[LXF]

Hab die Ständerschraube gedreht. Jetzt gehts vorbei

[LXF]

So, das ist das „Feddisch“ Bild für mein 2019/2020 Winterprojekt:

Ich möchte mich noch einmal bei Raphael und Dieter für die Hilfe bedanken, das ein oder andere Teil werdet ihr sicher wieder erkennen.
Den Probelauf mache ich dann wenn es nicht mehr so feucht draußen ist.

Eine schöne 2000er Saison an alle!

[Dirk]

Hallo LXF,

unfassbar schön ist sie geworden! Ich bin doch schon etwas neidisch! Glückwunsch zu der tollen Arbeit!

Vor der ersten Ausfahrt würde ich vielleicht die Tachowelle noch anders verlegen. Jetzt scheint sie vorne auf dem Gabelrohr aufzuliegen. Wenn es blöd kommt, "schubbert" Dir die Welle an dem Gabelrohr beim Einfedern im Laufe der Zeit häßliche Stellen in den schönen neuen Lack.

Ich wünsche Mensch und Maschine allzeit gute Fahrt!

[Zahnriemenfahrer]

Bin mal gespannt wenn es fertig ist...

Wie zu erwarten hat sich das Warten mit Spannung auf das fertige Projekt gelohnt.

Alle Daumen hoch

...Vor der ersten Ausfahrt würde ich vielleicht die Tachowelle noch anders verlegen. Jetzt scheint sie vorne auf dem Gabelrohr aufzuliegen. Wenn es blöd kommt, "schubbert" Dir die Welle an dem Gabelrohr beim Einfedern im Laufe der Zeit häßliche Stellen in den schönen neuen Lack....

Genau das hab ich auch gedacht. Wollte aber nicht direkt an dem wirklich tollen Teil rumkritteln.
Lt. Ersatzteilliste gehört an die Stelle ein kleiner separat befestigter Drahtbügel durch den die Tachowelle geht. An der Stelle geht er nicht durch die Gummiöse der Gabel.

[LXF]

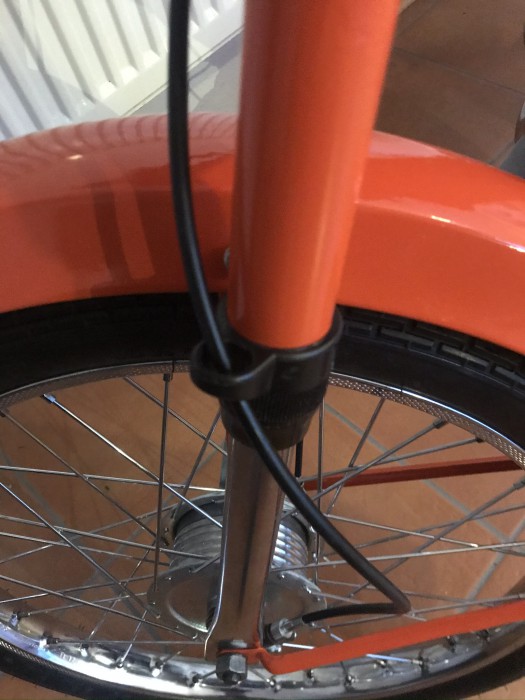

Danke für den Tipp.
Problem gelöst:

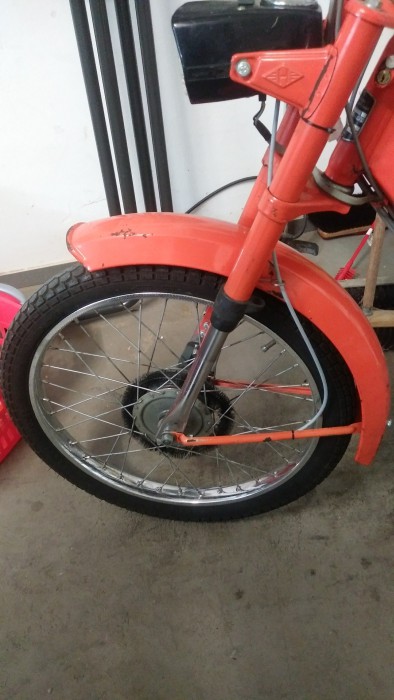

[Zahnriemenfahrer]

https://www.technik-ostfriese.com/techn ... pfw/10.php

Pos.25

Sieht meiner Meinung nach "unaufgeräumt" aus wenn die Welle aussen vorbei läuft. Je mehr Biegungen desto unruhiger läuft der Tacho.
Hab die Öse aus nem Stück Edelstahl Draht gebogen. Die kommt mit unter die Schraube des Schutzblechs.
Die Öse gibt es lt.Liste auch auf der Bremsseite

Pos 15

https://www.technik-ostfriese.com/techn ... 5pfw/8.php

Sehe auch gerade das auf meinem Foto oben noch die viel zu Kurze Welle verbaut ist die drauf war. Mittlerweile ist ne längere drin.

[Zahnriemenfahrer]

Der Vorteil ist das die Öse mit federt. Bei mir war die noch dran als ich die bekommen hab. Total verrostet.

https://victoria-oldtimer.de/webshop/Halteoese

Ach ja. Das i-tüpfelchen wäre bei dir noch der Hercules Aufkleber am Sattel-Rohr.

viewtopic.php?t=1863

Ist wohl schwer zu bekommen...

[orangejuice12]

Hallo Alex,

auch von mir: Die M2 ist wirklich sehr schön geworden!

Gruß,
Jona

[Zahnriemenfahrer]

Als Restaurierung bezeichnet man bei Kulturgütern die Wiederherstellung eines alten Zustandes, welcher oft im Laufe der Zeit verloren gegangen ist

(Wikipedia)

Unter dieser Aussage finde ich das du das KULTURGUT prima wieder hergestellt hast, dessen Zustand über die Jahre verloren gegangen war

[Zahnriemenfahrer]

Hat der erste rollout schon stattgefunden?

[LXF]

Nee.
Corona kam dazwischen.

[Zahnriemenfahrer]

Corona kam dazwischen.

Ich hoffe nur "passiv". Also nicht akut bei Dir.

[LXF]

Ja klar

[LXF]

Update
Die Kiste muckt. Läuft mal gut, mal schlecht, dann gar nicht.
.Schwacher Zündfunke. Neue Spule muß her.

Hatte nur Kontakt und Kondensator gewechselt.
